วิธีคำนวณจำนวนสกรูปลายสว่านต่อโครง Truss 1 ชุด (ผู้รับเหมาควรรู้)

25 ผู้เข้าชม

ทำไมต้องคำนวณจำนวนสกรูปลายสว่านให้แม่นยำ?

การสั่งสกรูขาด หรือสั่งเยอะเกินจำเป็น ทำให้เกิดปัญหาหลายอย่าง เช่น

หน้างานล่าช้าเพราะต้องรอของ
ต้นทุนบานปลายจากการซื้อเพิ่มแบบเร่งด่วน
สกรูเหลือสต็อกจำนวนมากโดยไม่จำเป็น
คุณภาพงานลดลง หากนำสกรูขนาดผิดมาใช้แทน

การคำนวณก่อนสั่งซื้อ จึงช่วยประหยัดเวลา, ลดต้นทุน และควบคุมคุณภาพโครงสร้างได้ดีที่สุด

ส่วนประกอบที่ต้องรู้ก่อนคำนวณจำนวนสกรูก่อนคำนวณ ปกติผู้รับเหมาจะดู 3 ส่วนหลักของโครง Truss:
1) จุดเชื่อมหลักของ Truss

ปลายบนล่าง
จุดตัดของ Diagonal
จุดเชื่อมกับเสา หรือ Beam

ใช้สกรูหัว H หรือหัว F ตามความหนาเหล็ก

2) แปเหล็ก (Purlin)

ใช้สกรูยึดแปกับตัว Truss โดยทั่วไปจะใช้สกรู หัว H (Hex Head) เพราะขันได้แน่นและกระจายแรงได้ดี
H3: 3) แผ่นหลังคา (Metal Sheet)
หากโครงการมีงานติดตั้งหลังคาด้วย จะต้องเพิ่มจำนวนสกรูยึดแผ่นหลังคา ซึ่งใช้สกรูปลายสว่านหัวยางปะเก็น

แต่ในบทความนี้จะเน้นเฉพาะ จำนวนสกรูสำหรับโครง Truss 1 ชุด ก่อนนะครับ

วิธีคำนวณจำนวนสกรูปลายสว่านต่อโครง Truss (สูตรง่ายที่สุด)

ผู้รับเหมามักใช้สูตรนี้ในการคำนวณ:

จำนวนจุดยึดของ Truss x จำนวนสกรูต่อจุด = จำนวนสกรูที่ต้องใช้
โดยมาตรฐานอุตสาหกรรมจะใช้:

จุดยึดหลัก = 46 ตัว / จุด
จุดเสริม = 24 ตัว / จุด

ตัวอย่างการคำนวณจริง (สำหรับโครง Truss 1 ชุด)

เพื่อให้เห็นภาพชัดเจน ผมยกตัวอย่างโครง Truss ขนาดมาตรฐาน
Truss ยาว 6 เมตร สูง 1 เมตร
ประกอบด้วย

จุดเชื่อมหลัก (Main Joint) = 6 จุด
จุดเสริม (Diagonal Joint) = 4 จุด
จุดยึดแปเหล็ก = 8 จุด

ตารางสรุป

รายการ	จำนวนจุด	สกรู/จุด	จำนวนรวม
จุดเชื่อมหลัก (Main Joint)	6	6	36 ตัว
จุดเสริม (Diagonal)	4	4	16 ตัว
ยึดแปเหล็ก (Purlin)	8	2	16 ตัว
รวมขั้นต่ำ	-	-	68 ตัว
เพิ่มเผื่อ 10-15%	-	-	75-80 ตัว

สรุปตัวอย่างนี้
Truss 1 ชุด ใช้ประมาณ 75-80 ตัว

ขนาดสกรูปลายสว่านที่ใช้บ่อยในงานโครง Truss

สำหรับผู้รับเหมาก่อสร้างและติดตั้งหลังคา ขนาดที่นิยมคือ:

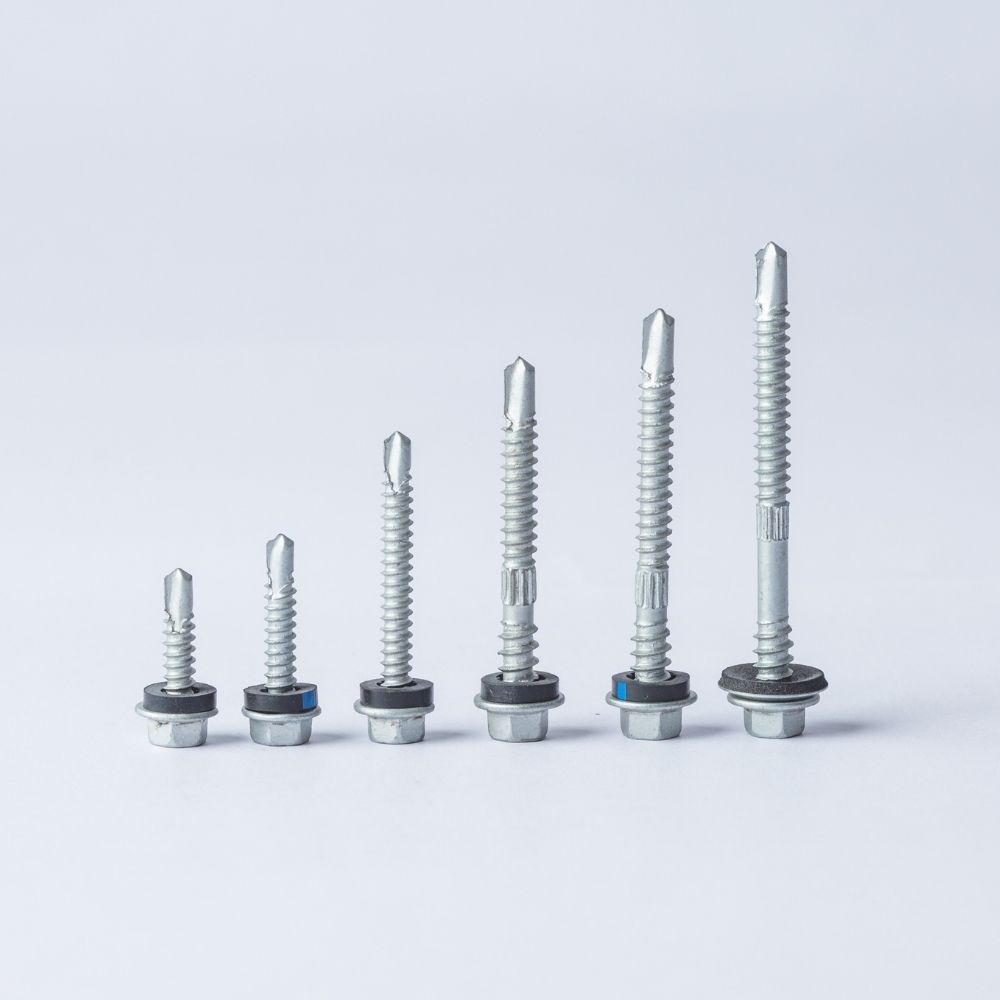

สกรูปลายสว่านหัว H (หัวหกเหลี่ยม) ใช้มากที่สุด

10×16
10×20
12×20

เหมาะสำหรับงานโครงเหล็กหนา 1.23.2 มม.

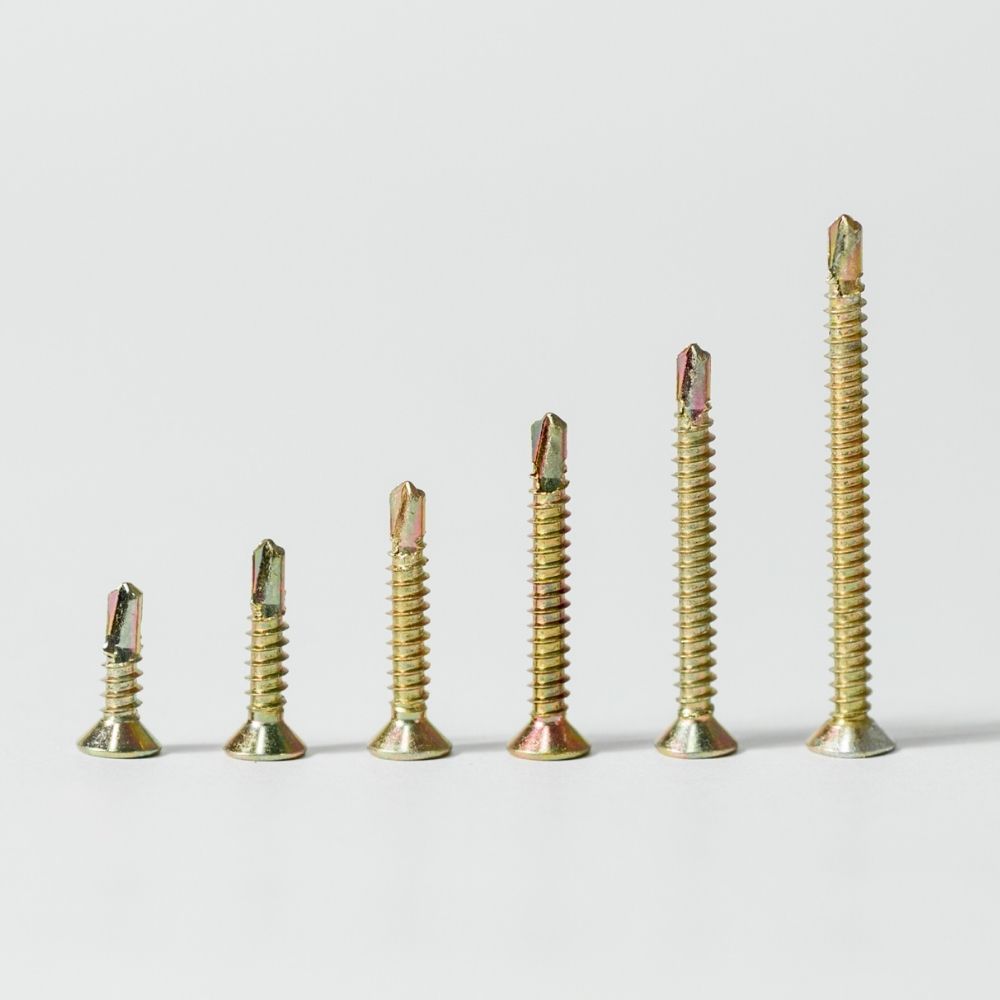

สกรูปลายสว่านหัวเรียบ (หัว F)

สำหรับงานที่ต้องการผิวเรียบ เช่น จุดประกอบที่ครอบด้วยงานอื่น

สกรูปลายสว่านหัวร่ม หรือ หัวบอททอน (หัว W)

ยึดแผ่นหลังคา + แปเหล็ก (กรณีบทความขยายไปหลังคา)

วิธีคิดจำนวนสกรูแบบเร็ว (ใช้จริงในหน้างาน)

ผู้รับเหมาส่วนใหญ่ใช้สูตรลัดนี้เวลาสั่งสกรูจากโรงงาน:

สูตรลัดสั่งของ

จำนวน Truss x 80 ตัว = จำนวนสกรูขั้นต่ำต่อหน้างาน

ตัวอย่าง

มี Truss 12 ชุด

12 × 80 = 960 ตัว

ควรสั่ง 1,000 ตัว เพื่อเผื่อการสูญเสีย

คำแนะนำในการเลือกสกรูสำหรับงาน Truss

ใช้ ปลายสว่าน #3 สำหรับเหล็กหนา 3.2 มม. ขึ้นไป
ดูผิวชุบ (Zinc / Ruspert) เพื่อป้องกันสนิม
ใช้เกลียวหยาบสำหรับงานโครงสร้าง
ควรสั่งจากผู้ผลิตที่มีมาตรฐาน และคุมปลายสว่านได้คมสม่ำเสมอ
ใช้ยี่ห้อเดียวกันทั้งหน้างาน เพื่อความเสถียรของรูเจาะ

นี่คือจุดแข็งที่โรงงานผู้ผลิตอย่าง AKN Fasteners ทำได้ดีกว่าโรงงานทั่วไป

FAQ คำถามที่ผู้รับเหมาถามบ่อย

Q: สกรูปลายสว่าน 10×16 ใช้กับเหล็กหนาเท่าไหร่?
A: เหมาะกับเหล็ก 1.02.3 มม. ถ้าหนาเกินนี้ควรใช้ 10×20 หรือ 12×20

Q: ทำไมบางจุดต้องใช้สกรู 6 ตัว?
A: จุดรับแรงหลักของ Truss เช่น ปลายบนล่าง ต้องการความแข็งแรงสูง หากใช้จำนวนน้อยเกินไปอาจเกิดการแล้วยุบได้ในอนาคต

Q: ถ้าติดตั้งหลังคาร่วมด้วย ต้องเผื่อสกรูกี่ตัว?
A: เฉพาะหลังคาเมทัลชีท ใช้ประมาณ 68 ตัว/ตร.ม. (บทความต่อไปจะสอนคำนวณแบบละเอียด)
